進口手動雙偏心高性能蝶閥閥板與密封圈采用偏心結構，具有結構緊湊、體積小、質量輕、密封可靠、使用壽命長等特點，兼?zhèn)湔{節和切斷兩種功能。廣泛應用與治金、化工、電力、輕紡、食品、醫藥、造紙等工業部門及市政工程、水廠等管道對自來水、污水、油類液體或空氣、煤氣、天然氣、水蒸氣等介質進行切斷或壓力、流量控制。本系列產品分為PTFE類閥座密封和PTFE+金屬密封圈閥座密封結構，密封泄露等級零泄漏；流量特性為近似等百分比。
進口手動雙偏心高性能蝶閥技術參數
|
公稱通徑：1-1/2"-48"(DN40-DN1200) |
公稱壓力：150LB-600LB(PN6-PN100) |
適用介質：淡水、海水、空氣、化學藥品及腐蝕性介質 |
|
適用溫度：-50℃-200℃(超低溫可定制) |
閥體材質：碳鋼、不銹鋼 |
操作方式：手柄、蝸輪 |
產品特點：
1、高性能調節切斷型。即能作調節閥，又能作切斷閥使用。
2、優秀的氣體和液體隔絕功能和流量調節特性。
3、閥座處啟閉摩擦小、無卡滯,使用壽命長。
4、易于更換和調節密封性能的密封環。
5、低操作力矩和可靠的力矩關斷。
6、可根據客戶需求，設計成防火結構
產品結構特點

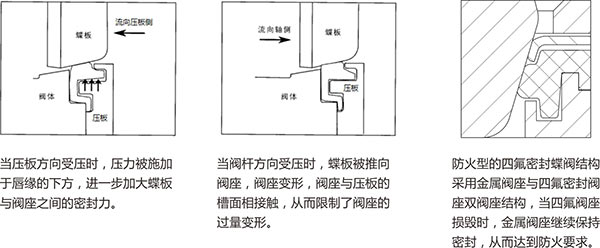

1、由于采用雙偏心結構，閥門在開啟過程中，蝶板逐漸脫離閥座，減少了密封面之間的摩擦，從而延長了使用壽命。閥座采用唇形結構設計，
材質用PTFE, RPTFE或超高分子量的聚乙烯，不管流體的方向如何，閥座變形后總能恢復到原先的位置，保證密封。
2、防靜電：由于閥座采用聚四氟乙烯等非金屬材料，致使蝶板與閥座在啟閉過程中會產生靜電，靜電積累會產生安全隱患，在結構上采用限位套結構將蝶板上的靜電通過限位套傳遞到閥體上，同時在閥體上設置防靜電螺栓與地面接觸，從而達到消除靜電積累的目的。

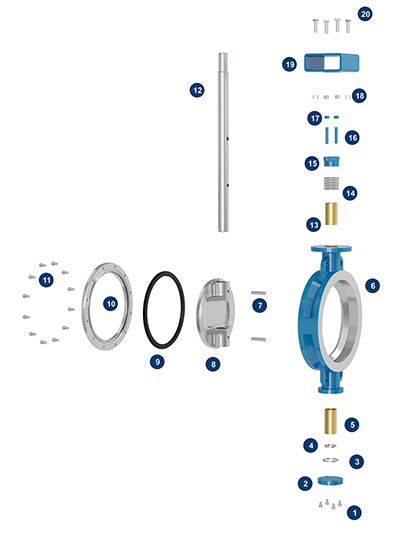

產品零部件材質
|
序號 |
零件名稱 |
材 質 |
|
1 |
底蓋螺釘 |
8.8/B7/B8/B8M |
|
2 |
底蓋 |
A105/304/316/2205 |
|
3 |
墊片 |
304+石墨/316+石墨/PTFE |
|
4 |
卡環 |
1035/304/316/2205 |
|
5 |
下軸套 |
SF-1/SF-1S/C95200 |
|
6 |
閥體 |
WCB/CF8/CF8M/4A |
|
7 |
銷軸 |
410/304/316/F51 |
|
8 |
蝶板 |
WCB/CF8/CF8M/4A |
|
9 |
密封圈 |
PTFE/RPTFE/PEEK/XTREME |
|
10 |
壓板 |
A105/304/316/2205 |
|
11 |
壓板螺釘 |
8.8/B7/B8/B8M |
|
12 |
閥軸 |
410/304/316/F51 |
|
13 |
上軸套 |
SF-1/SF-1S/C95200 |
|
14 |
填料 |
柔性石墨/PTFE/橡膠 |
|
15 |
填料壓蓋 |
WCB/CF8/CF8M/4A |
|
16 |
壓蓋螺柱 |
8.8/B7/B8/B8M |
|
17 |
壓蓋螺母 |
8.8/B7/B8/B8M |
|
18 |
支架螺母 |
8/2H/8M |
|
19 |
支架 |
WCB/CF8/CF8M |
|
20 |
支架螺柱 |
8.8/B7/B8/B8M |
